医用气体工程在设计上要注意哪些细节?

医用气体工程是*医院诊疗、急救、手术等核心业务安全运行的重要基础设施，其设计直接关系到患者生命安全、医护工作效率及医院运营成本。设计需遵循 **“安全优先、功能适配、合规可靠、运维便捷”** 四大核心原则，同时关注以下多维度细节：

一、合规性与标准适配：设计的基础要求
医用气体工程具有强规范性，必须严格遵循国家及行业强制标准，任何细节偏离都可能引发安全风险或验收问题。
核心标准依据
国内：《医用气体工程设计规范》（GB 50751-2012）、《医疗机构医用气体配置标准》（WS 387-2012）、《医用气体管道系统用零部件》（GB/T 25671-2010）等。
国际：若医院有涉外需求，需同步参考 NFPA 99（美国消防协会标准）、HTM 02-01（英国国家卫生服务体系标准）等。
资质与文件要求
设计单位需具备 “医用气体工程专项设计资质”，严禁无资质单位承接设计。
设计前需提交《医用气体需求评估报告》，明确各科室用气量、压力、纯度等参数，作为设计依据并留存备案。

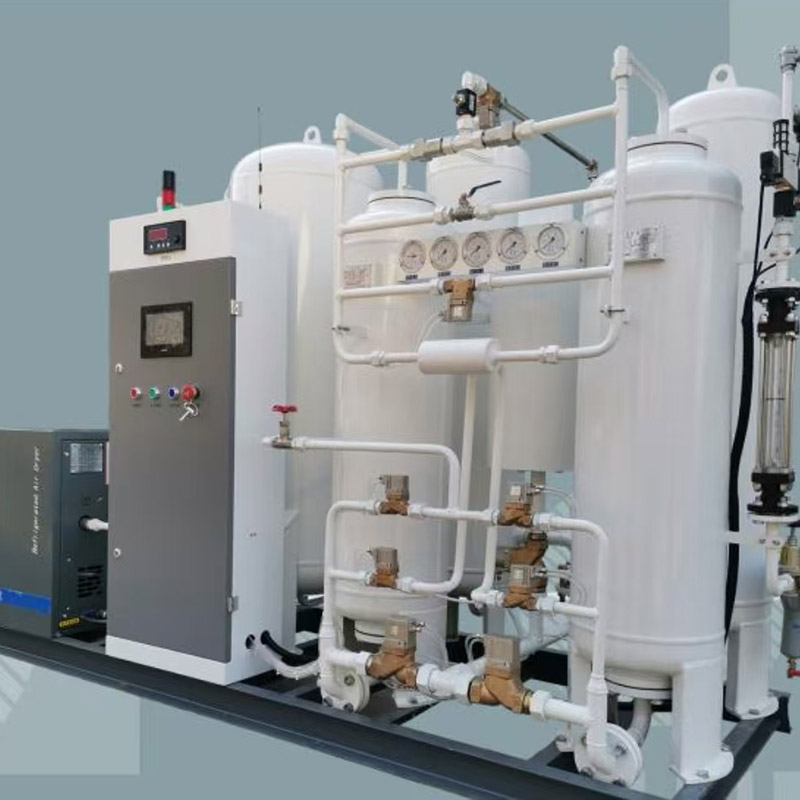

二、气体源设计：安全与供应的源头*
气体源是系统的起点，其选址、设备选型、安全防护直接决定系统稳定性。需根据气体类型（氧气、氮气、笑气、负压吸引等）差异化设计。
1. 气体源选址与布局
远离风险源：氧气站、液氧储罐等助燃气体源，需远离明火、热源（如锅炉房、厨房）、易燃易爆品仓库，安全距离需符合 GB 50751 要求（如液氧储罐与明火距离不小于 15 米）；负压吸引站、废气处理装置需远离病房、食堂等敏感区域，避免异味扩散。
场地条件：气体源场地需平整、排水通畅（防止积液结冰影响设备），配备独立的通风、防爆照明、应急照明系统；液氧储罐区域需设置不低于 1.2 米的防护围栏，并有 “严禁烟火”“氧化剂” 等警示标识。
2. 设备选型与冗余设计
按需选型：根据医院床位数、手术台数量、重症监护室（ICU）规模计算 “*小时用气量”，设备额定出力需预留 10%-20% 的余量。例如：500 床综合医院，氧气小时用气量约 8-12m³，液氧储罐容量需满足 3-5 天用量（避免频繁充装）。
双路冗余：关键气体（如氧气、负压吸引）需设计 “双路气源” 或 “备用设备”。例如：液氧系统需配套 2 台汽化器（1 用 1 备），当主汽化器故障时，备用设备可自动切换；负压吸引系统需配备 2 台真空泵（交替运行，互为备用），确保中断时间≤10 秒。
纯度适配：不同场景对气体纯度要求差异较大，需精准匹配：
普通吸氧：氧气纯度≥99.5%；
高压氧*：氧气纯度≥99.9%；
麻醉用笑气：纯度≥99.5%，且杂质（如一氧化碳、二氧化碳）含量≤0.01%。
三、管道系统设计：传输安全的核心脉络
管道是气体输送的载体，其路由、材质、连接方式直接影响气体纯度、压力稳定性及泄漏风险。
1. 管道路由与分区
短路径原则：管道路由需尽量缩短，减少弯头、三通等管件（每增加 1 个 90° 弯头，压力损失约 5%-10%），避免穿越卫生间、污水井、配电室等污染或强电磁干扰区域。
分区控制：采用 “主管道 - 支管道 - 终端支管” 三级分区，每个楼层或功能区（如 ICU、手术室）设置独立的阀门箱（含截止阀、压力表、过滤器），便于局部检修时切断气源，不影响其他区域供应。
防冷凝与保温：氧气、笑气等气体在输送过程中可能因压力变化产生冷凝水，需在管道*点设置 “冷凝水收集器”；室外管道或低温气体管道（如液氧汽化后管道）需做保温处理（保温层厚度≥50mm），防止结露或结冰。
2. 材质与连接方式
材质选型：严禁使用普通碳钢、镀锌钢管（易生锈污染气体），需采用医用级专用材质：
气体类型 推荐材质 核心要求
氧气、笑气 脱脂医用紫铜管（TP2） 内壁光滑，无油污、氧化层，纯度≥99.9%
负压吸引、废气 医用不锈钢管（304/316L） 耐腐蚀性强，内壁易清洁
压缩空气 医用铝塑复合管或不锈钢管 抗老化，避免颗粒脱落
连接工艺：
氧气、笑气等高压洁净气体：采用 “承插钎焊”（需使用医用级钎料，如银铜钎料），严禁焊接（焊接残渣会污染气体）；
负压吸引管道：采用 “氩弧焊” 或 “卡压式连接”，确保密封无泄漏（负压系统泄漏会导致吸力不足，影响诊疗）。
3. 压力与流速控制
压力分级：根据终端需求设定压力等级，例如：
普通病房吸氧终端：0.2-0.3MPa；
手术室切割用氧气终端：0.4-0.6MPa；
负压吸引终端：-0.04~-0.07MPa（*值）。
流速限制：气体流速需严格控制（过高易产生静电，引发火花），医用氧气管道流速≤8m/s，负压吸引管道流速≤15m/s。
四、终端设备设计：医患交互的关键节点
终端是气体与患者、医护人员的直接接触点，其选型、安装位置需兼顾安全性与便利性。
1. 终端选型与标识
专用接口：采用 “非互换性接口”（即不同气体终端接口形状不同），例如：氧气终端为 “快速插拔式，内孔 φ5mm”，负压吸引终端为 “螺纹式，内孔 φ8mm”，从物理结构上避免误接（如将笑气接入吸氧终端，可能导致患者麻醉甚至死亡）。
清晰标识：每个终端需有*性标识（如氧气用 “O₂”+ 绿色，负压吸引用 “Suction”+ 黄色，笑气用 “N₂O”+ 蓝色），标识需耐磨、耐高温，不褪色。
2. 安装位置与间距
病房终端：病床床头两侧各设置 1 个吸氧终端和 1 个负压吸引终端，安装高度距地面 1.5-1.8m（便于医护人员操作，避免患者误碰），终端间距≥30cm（防止同时操作时干扰）。
手术室终端：手术台周边每 1.5 米设置 1 组终端（含氧气、笑气、压缩空气、负压吸引），安装在墙面或吊塔上，距手术台边缘≤1m，确保手术中器械连接便捷。
重症监护室（ICU）：每个床位配备 2-3 个吸氧终端、2 个负压吸引终端，同时预留 1-2 个备用终端（应对抢救时多设备同时接入需求）。
五、安全防护与监控：风险防控的重要机制
医用气体系统涉及高压、易燃、缺氧等风险，需设计主动监控与被动防护双重机制。
1. 泄漏检测与报警
泄漏监测：在气体源站、管道阀门箱、手术室等关键区域设置 “气体泄漏探测器”（如氧气探测器报警浓度为 23.5% VOL，笑气探测器报警浓度为 500ppm），探测器需与医院消防中控系统联动，泄漏时立即发出声光报警，并自动切断气源。
压力报警：每个分区阀门箱及气体源设备上设置 “高低压报警装置”，例如：氧气系统压力低于 0.15MPa 或高于 0.7MPa 时报警，提醒运维人员及时处理。
2. 防爆与防火
防爆设计：氧气站、笑气储存间等区域属于 “爆炸性环境”，需采用防爆型灯具、开关、风机（防爆等级不低于 Ex d IIB T4），所有设备接地电阻≤4Ω（防止静电积聚）。
防火措施：管道穿越防火墙、楼板时，需采用 “防火封堵材料”（如防火泥、防火包）填充缝隙；氧气管道与电线电缆平行敷设时，间距≥0.5m，交叉敷设时间距≥0.25m，避免电火花引燃泄漏的氧气。
3. 应急*
应急气源：在手术室、ICU 等关键区域设置 “应急氧气瓶”（每间手术室配备 2 个 40L 医用氧气瓶，压力≥15MPa），当主系统故障时，可通过快速接头接入终端，*抢救持续供气。
应急照明与疏散：气体源站、管道井等区域配备应急照明（持续照明时间≥90 分钟）和疏散指示标志，确保突发情况时人员安全撤离。
六、运维与兼容性设计：长期稳定的*支撑
设计需兼顾后期运维便捷性及未来扩展需求，避免 “重建设、轻运维”。
1. 运维便利性
检修空间：管道阀门箱、设备机房需预留足够检修空间（阀门操作半径≥0.8m，设备间距≥1.2m），便于工具操作和设备更换。
可追溯性：所有管道、管件、终端设备需标注 “生产厂家、型号、批次、检验报告编号”，建立全生命周期档案，便于追溯质量问题。
过滤器设置：在气体源出口、终端入口前设置 “精密过滤器”（过滤精度≤5μm），定期更换滤芯（建议每 3-6 个月更换一次），避免杂质进入终端。
2. 扩展性预留
管道预留：主管道管径需按医院 “远期规划床位数” 设计（如当前 300 床，远期 500 床，管径按 500 床用量选型），每个楼层预留 1-2 个备用终端接口，避免后期扩建时重新铺设管道。
设备容量预留：气体源设备（如真空泵、汽化器）的控制柜需预留扩展接口，便于后期增加设备时直接接入控制系统。
七、特殊区域强化设计：高需求场景的适配方案
手术室、ICU、高压氧舱等区域对医用气体的稳定性、纯度要求更高，需针对性强化设计。
手术室：采用 “吊塔式终端”（减少地面管道，便于手术操作），配备 “气体汇流排”（可同时连接主气源和应急气源，自动切换），管道压力波动≤±0.02MPa（确保麻醉机、呼吸机等设备稳定运行）。
ICU：负压吸引系统采用 “变频控制”（根据吸力需求自动调节真空泵转速，节能且避免吸力骤变），氧气终端配备 “流量调节阀”（可*控制吸氧流量，范围 0.5-10L/min）。
高压氧舱：氧气管道需耐受高压（≥2.5MPa），采用 “无缝不锈钢管”，舱内终端需具备 “防错接、防过流” 保护，同时设置 “舱内氧浓度监测仪”（报警浓度≤23% VOL），防止氧中毒风险。
总结

医用气体工程设计是 “技术、标准、安全、人文” 的综合体现，需从 “源头（气体源）- 脉络（管道）- 终端（接口）- 防护（安全）- 运维（长效）” 全链条把控细节。任何一个环节的疏漏都可能引发严重后果，因此设计过程中必须严格遵循规范、结合医院实际需求，同时预留一定的余量与扩展空间，确保系统既能满足当前诊疗需求，又能适应未来发展。

日照天益净化工程有限公司是一家集生产、销售、安装、售后于一体的医院医用气体管道工程系统厂家，电话：18363377886。欢迎各界莅临指导，洽谈合作。
