医用气体系统管道布局：三个细节*安全与效率

“管道布局要科学” 是常见的笼统建议，真正影响医用气体系统稳定性与安全性的，是这些易被忽视的细节：

管道走向：按 “功能分区 + 气流路径” 规划

随意设计管道走向（如穿越非相关功能区）会增加气体输送阻力，还可能因环境干扰影响气体纯度。建议按医院功能分区规划：手术室、ICU 等核心用气区域的管道，优先采用 “垂直分层 + 水平直连” 布局，避免迂回绕行；管道需远离强电磁设备（如 MRI 机房）和高温区域（如消毒供应中心烘干区），最小安全距离不小于 1.5 米。同时，氧气、负压吸引等不同气体管道平行敷设时，间距需保持 30cm 以上，交叉敷设时垂直距离不小于 20cm，防止管道间相互干扰。

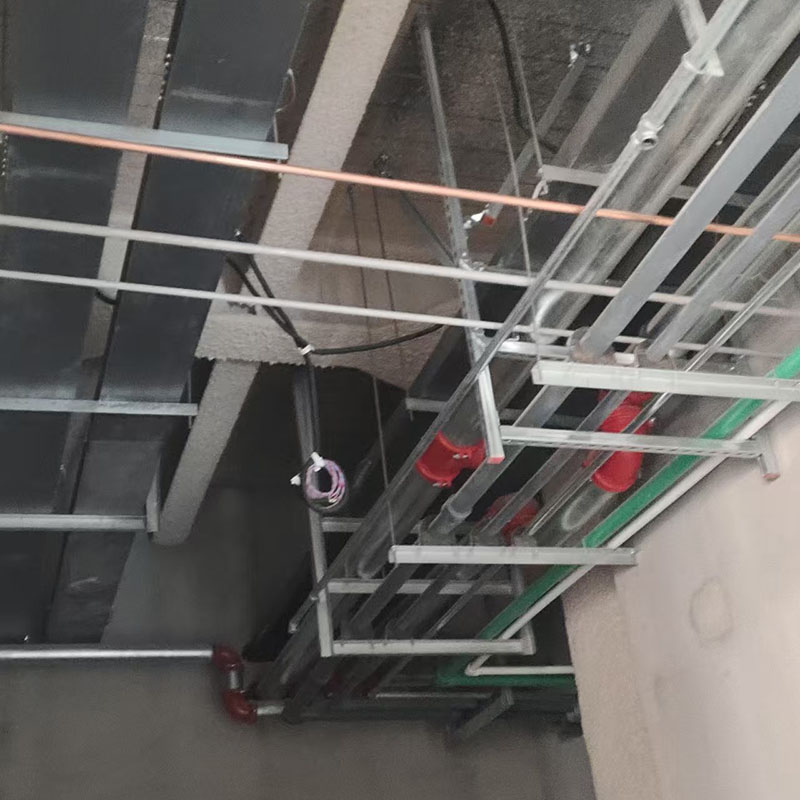

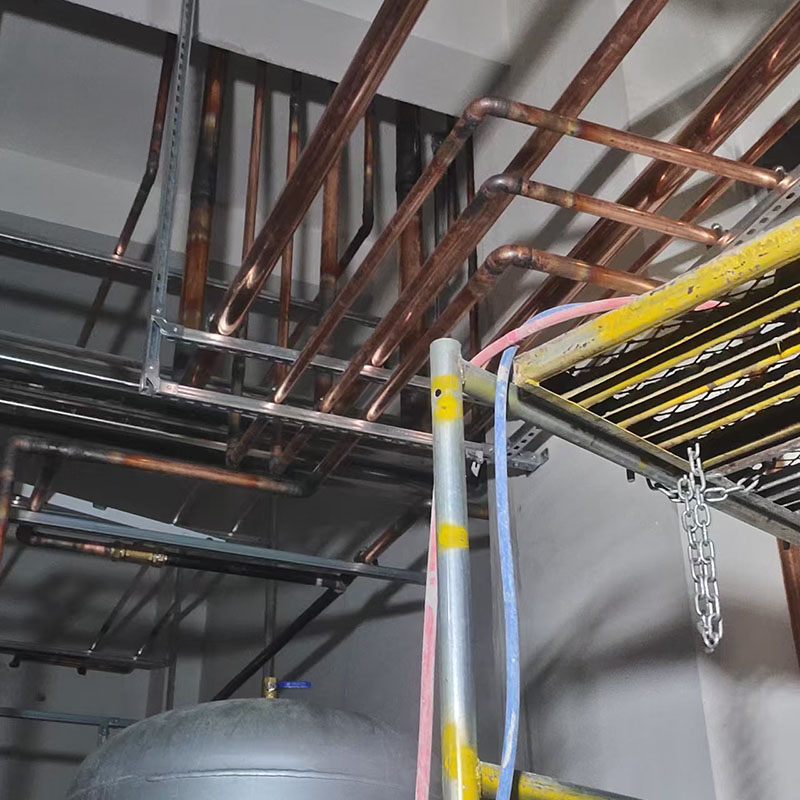

管道固定：“分层支撑 + 防震缓冲” 避免隐患仅用普通支架固定管道，长期使用易因震动导致接口松动、管道变形。正确做法是：采用专用医用气体管道支架，支架间距按管道直径设定（直径≤20mm 时，间距≤1.5 米；直径 25-50mm 时，间距≤2 米）；支架与管道接触部位加装 5mm 厚橡胶缓冲垫，减少设备运行时的震动传递；在管道转弯处、穿墙穿楼板处，额外增设加固支架，确保管道横向位移不超过 2mm，纵向位移不超过 1mm，避免接口密封失效。

管道坡度：按 “气体类型” 精准设定
忽略管道坡度会导致冷凝水淤积，影响气体输送或造成管道腐蚀。需根据气体类型设定坡度：氧气、压缩空气等干燥气体管道，坡度设为 0.3%（即每 10 米长度高度差 3cm），坡向气体流向，避免冷凝水滞留；负压吸引、废气排放管道，坡度设为 0.5%-1%，坡向收集罐或排放口，确保积液顺利排出。同时，在管道*点设置排污阀，阀门间距不超过 50 米，便于定期清理冷凝水和杂质。
