医院医用气体建设工程综合设备参数解析

医院医用气体建设工程综合设备参数解析：像 "小兔子" 般精准可靠的生命*系统

在医院的诊疗体系中，医用气体系统如同一只精准灵动的 "小兔子"，以稳定的性能、严谨的参数设置和可靠的运行状态，为临床救治提供 24 小时不间断的生命支持。从气源站的核心设备到病房终端的微小接口，每一项参数的设定都承载着医疗安全的重要使命。本文将结合工程实践与技术规范，系统梳理医用气体建设工程的关键设备参数体系。

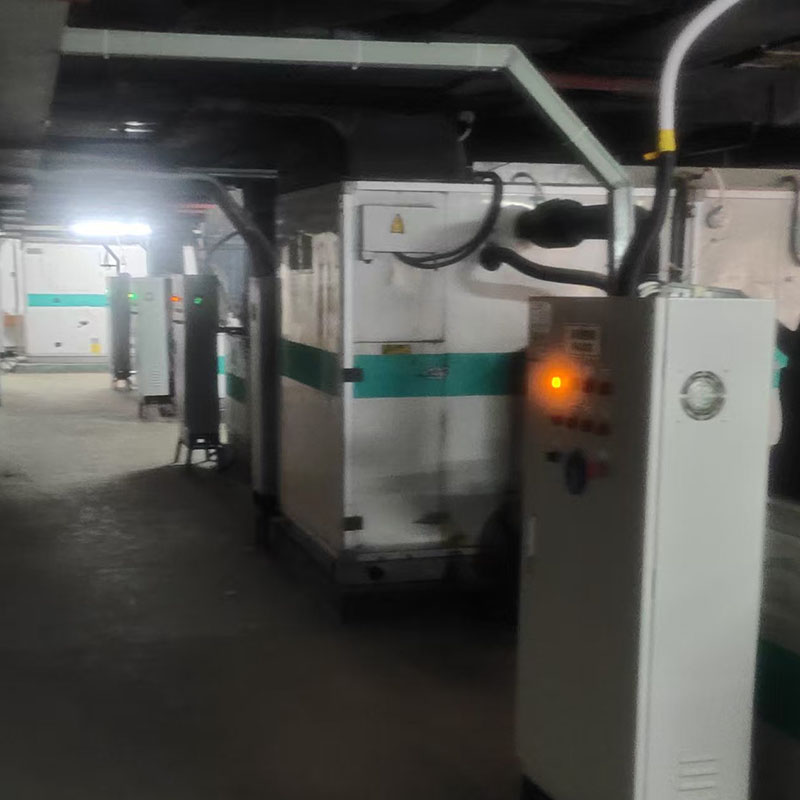

一、气源站核心设备：系统运行的 "心脏" 参数

气源站作为医用气体系统的源头，其设备参数直接决定了气体供应的稳定性与安全性，如同 "小兔子" 的心脏般持续输送动力。以应用广泛的医用氧气汇流排系统为例，核心参数设置需满足多场景供气需求。

（一）医用气体汇流排

标准配置多采用 2×10 瓶组设计，每套系统需集成 2 组气瓶架、2 组氧气汇流排及 20 根高压金属软管，确保气源储备充足。减压切换装置作为核心控制部件，配备 7 寸 TFT LCD 触摸屏，可实时展示输入压力、输出压力、运行状态及加热温度等关键参数，同时具备数据远传功能，能无缝接入医院集中监控系统。为应对低温环境挑战，装置内置温度传感器和加热器，通过自动恒温控制避免减压器出现冰堵现象，*气体输送连续稳定。当系统出现故障或异常时，声光报警装置会即时启动，为运维人员提供精准预警。
（二）分气缸与辅助设备
氧气分气缸采用不锈钢材质打造，通过法兰连接方式与管道系统对接，配套球阀等辅助部件，接口规格需严格匹配设计要求和气体流量需求。分气缸的压力承受能力应与系统工作压力相适配，通常需满足 0.4-0.6MPa 的工作强度，同时具备良好的耐腐蚀性能，确保长期使用过程中的安全性。
二、管网系统设备：气体输送的 "血管" 参数
管网系统如同 "小兔子" 的血管网络，负责将气源站的气体精准输送至各诊疗区域，其管道、阀门及连接件的参数设置直接影响气体输送效率与质量。

（一）医用管道

管道材质优先选用 TP2Y 牌号医用无缝铜管，不同区域的管道规格需根据气体流量需求科学匹配：气源站至综合业务楼普通区域、手术区 / NICU 区域及儿科产科业务楼区域的立管多采用 Φ22×1.5 规格；楼层分管选用 Φ15×1.2 规格；病房内敷设的支管则采用 Φ8×1 规格的低压铜管。焊接工艺统一采用银基钎焊，确保接口密封性能可靠，避免气体泄漏。
管道流速需严格遵循压力适配原则：当氧气工作压力在 0-0.1MPa 时，*流速不超过 20m/s；压力在 0.1-0.3MPa 区间时，流速控制在 15m/s 以内；压力达到 0.3-0.6MPa 时，流速需降至 12m/s 以下。负压吸引管道则可参考经验数据选取管径，如 15mm 管径适配 12 个吸引嘴，25mm 管径适配 24 个吸引嘴，50mm 管径可满足 140 个吸引嘴的同时使用需求。
（二）阀门与连接件
阀门作为管网系统的 "开关"，需根据安装位置和功能需求选择适配参数：法兰连接的铜截止阀选用 J41F-16T DN20 规格，螺纹连接的铜阀门采用 J11F-16T DN15 规格，均需配备配套接头确保连接紧密。病房内的低压维修阀采用 DN6 规格铜合金材质，通过螺纹连接实现便捷操作。
各类管件的规格需与管道尺寸精准匹配，Φ22、Φ15、Φ8 等不同规格的铜弯头、三通及异径三通，均采用铜材质制作并通过银基钎焊工艺连接。所有管件安装后需按照规范进行压力与气密性试验，确保在额定工作压力下无泄漏现象。航空低压球形接头分为 6YC 和 12YC 两种规格，分别用于终端与维修阀连接、稳压装置与楼层分管连接，采用螺纹与氩弧焊组合连接方式提升可靠性。
（三）防护与支撑部件
管道防护采用多层绝缘防腐结构，依次涂刷沥青底漆、沥青，缠绕中碱玻璃纤维布，重复多层处理形成致密防护层。穿管敷设的供氧主管配备 DN50 规格镀锌套管，其余管道根据规格配备碳钢或 PVC 材质套管，避免管道受外部环境损伤。

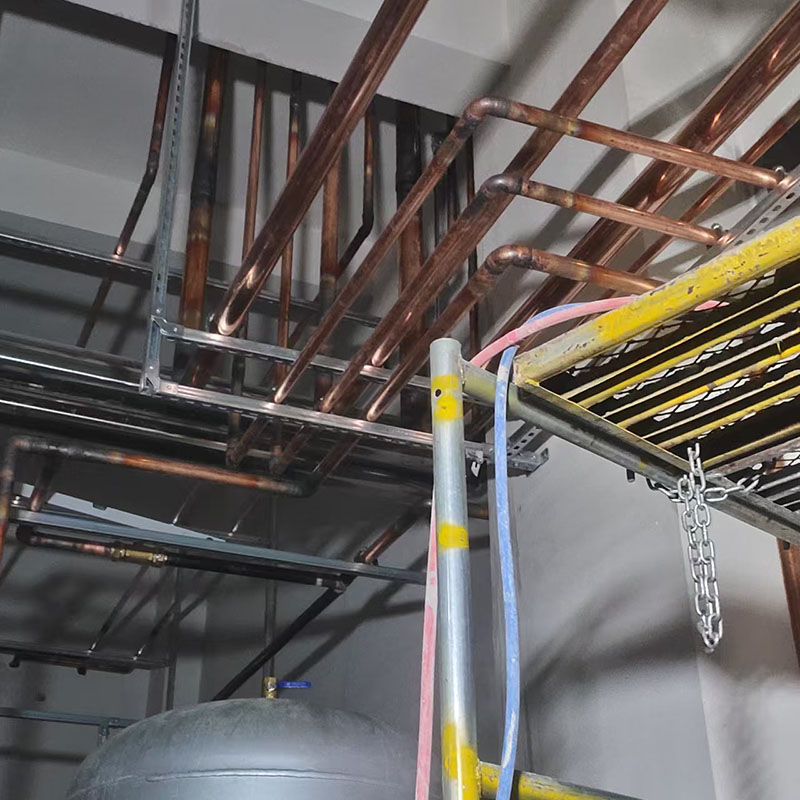

管道支架采用角钢材质制作，经人工除锈后涂刷红丹和调和漆防腐处理，支架间距需根据管道直径和敷设方式科学设置，确保支撑稳固，防止管道因自重或振动出现位移。

三、终端与监测设备：精准供给的 "触角" 参数
终端与监测设备如同 "小兔子" 的灵敏触角，直接对接临床需求，其参数设置需兼顾安全性与实用性。

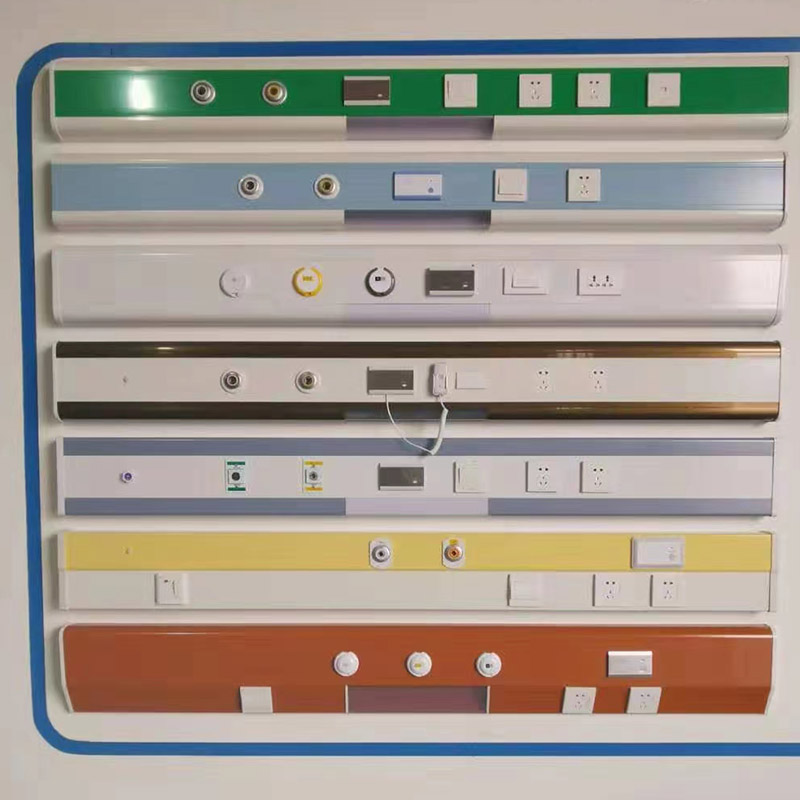

（一）医用气体终端
德标氧气终端采用快速插拔自闭型双阀结构，自带检修阀设计，可在不切断区域供气的前提下实现单独终端的维修操作。阀体选用*铜材料，搭配*不锈钢弹簧和进口密封元件，确保密封性能与耐用性，插拔次数*保证 5 万次以上。终端采用脱卸保护压盖和双排钢珠设计，通过二步操作的插拔保护功能提升使用安全性，同时铅、汞、镉等有害物质指标需符合欧盟 RoHS 指令限值要求。

不同气体终端的压力与流量参数需严格匹配临床需求：氧气终端压力控制在 0.2-0.4MPa，单咀流量为 5L/min，呼吸机专用终端流量可达 10-20L/min；负压吸引终端压力为 - 300mmHg~-600mmHg，单咀流量 0.25L/s，手术台专用终端流量 0.75-1.0L/s；压缩空气终端压力 0.4-0.5MPa，流量 20-100L/min。

（二）监测与稳压设备
压力监测报警装置可同时监测氧气、吸引等多种气体，通过数字显示屏实时展示压力值，当压力出现超欠压情况时，立即启动声光报警功能。装置配置 RS485 通讯模块，实现压力数据的远程传输与集中监控。

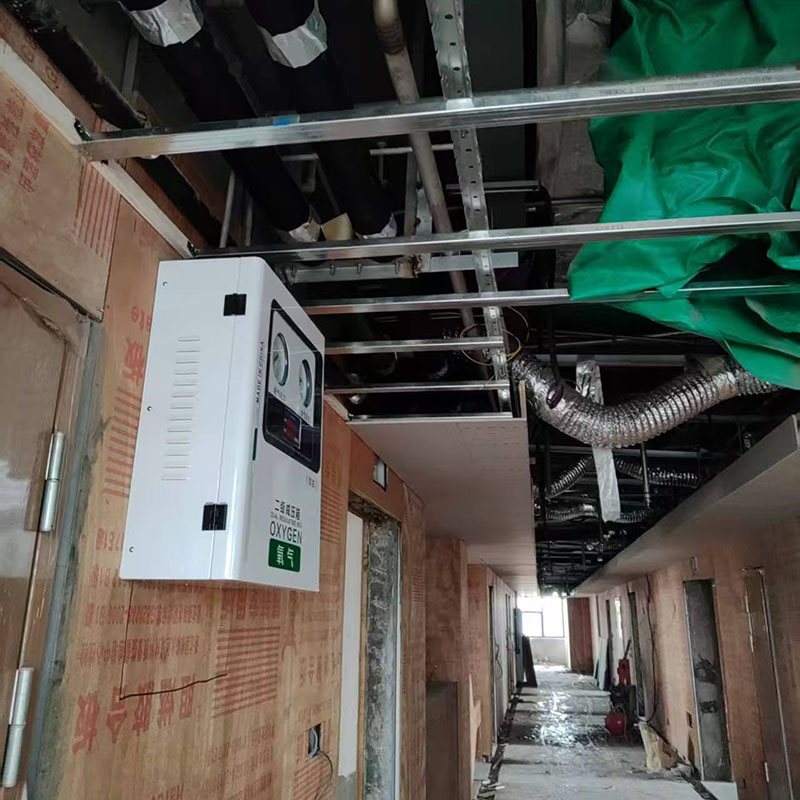

氧气稳压装置采用双回路设计，具备减压、稳压双重功能，内部集成过滤器及阀门组，出口配备安全阀，当分管压力超过工作压力的 1.1-1.25 倍时自动排气卸压。该装置需满足 GB 50751-2012《医用气体工程技术规范》中 "单一故障下，能够实现连续供气" 的核心要求，确保生命支持区域的气体供应不中断。
氧气质量流量仪的流量测量范围覆盖 2L/min-200L/min，准确度达到 ±1.5%，通过 LED 显示屏分别展示三位流速数据和七位总量数据，同样配置 RS485 通讯模块实现数据远传。

四、系统验收核心参数：安全运行的 "*" 标准

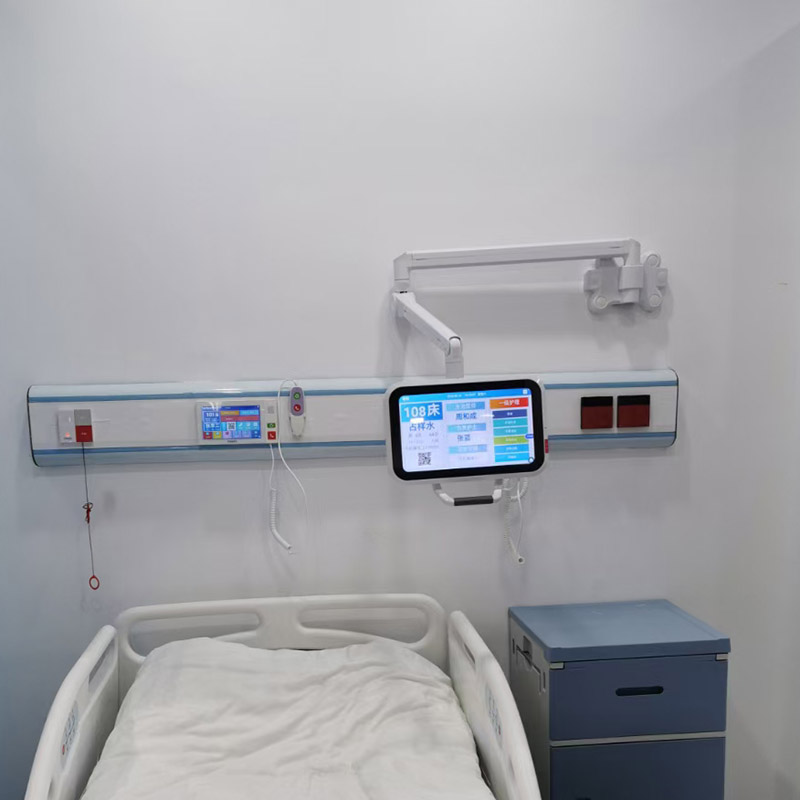

医用气体系统验收需围绕压力、流量、洁净度等关键参数开展全面检测，确保系统符合医疗安全要求，如同为 "小兔子" 的健康运行做全面体检。
压力与流量检测中，额定压力 350kPa-400kPa 的气体终端在输出流量 100L/min 时，压力损失不得超过 35kPa；器械空气或氮气终端在 140L/min 流量下，压力损失需控制在同等标准内。医用真空终端在 85L/min 真空流量下，相邻终端的真空压力不得降至 40kPa 以下；生命支持区域的氧气、医疗空气终端需在 3s 内达到 170L/min 的短暂流量，满足紧急救治需求。

洁净度检验方面，压缩医用气体系统主要管道支路需抽检 25% 的终端颗粒物含量，任一终端不合格则需全面排查该区域。最远末端设施处的气体含水量需符合医疗空气标准，碳氢化合物、卤代烃含量与气源处的差值不得超过 5×10⁻⁶。气体品质检验中，除特定气体外，终端组件处气体主要组分浓度与气源出口处的差值不应超过 1%。

结语
医院医用气体建设工程的设备参数体系如同一只结构精密的 "小兔子"，从气源站的动力核心到终端的供给触角，每一项参数都经过科学测算与实践验证。这些参数不仅是设备选型、安装调试的技术依据，更是医疗气体安全供给的核心*。在工程建设中，需严格遵循 GB 50751-2012 等技术规范，精准把控每一处参数细节，才能构建起稳定、可靠、安全的医用气体*系统，为临床诊疗提供坚实支撑。
