医用气体工程中心负压吸引系统详细说明

医用气体工程中心负压吸引系统的负压源是中心吸引站的真空泵组，通过真空泵机组抽吸使吸引系统管路达到所需负压值，在手术室、抢救室和各个病房终端处产生吸力，提供医疗使用。

1、大楼用医用中心负压吸引站（位置设在地下室）

1.1医用中心负压吸引站，配置如下:

1.2.负压吸引站技术参数

负压吸引站*抽气量：≥160m3/h

压力调节范围：-0.04MPa--0.07MPa(可调)

负压吸引压力可根据医疗要求小范围减压

负压吸引站噪声：负压吸引站噪声小于70dB(A)

泵自动启停参数启动-00启动.04MPa：停止-0.07MPa（可调）

负压吸引站排气口细菌不超过：500个/m3

2.负压吸引气体管道系统

2.1管道材质

医用工程负压吸引管道使用O6Cr19Ni10根不锈钢管。不锈钢管必须符合要求。GB/T14976-2012《流体输送用不锈钢无缝钢管》标准。

2.2管道规格

计算依据：GB50751-2012年《医用气体工程技术规范》

1)主管及备用主管：

φ57×2.5不锈钢管(综合楼负压吸引主管)

φ45×2.5不锈钢管(综合楼生命支持区负压吸引主管)

2)病区横管：

φ32×2.0不锈钢管

3)病房支管：

普通病房支管：φ10×1.0不锈钢管；

重病房支管φ14×1.5不锈钢管；

2.3管道连接方法技术要求

不锈钢管连接采用标准不锈钢球头.螺帽.焊嘴连接后氩弧焊连接。整个负压系统连接采用金属密封，可保证系统的气密性。

2.4管道布置

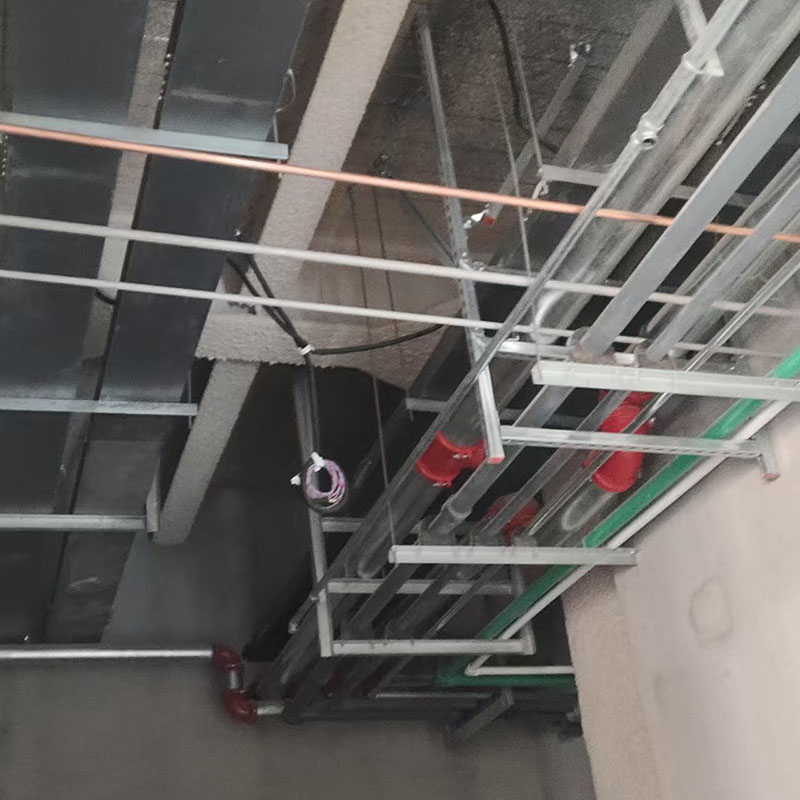

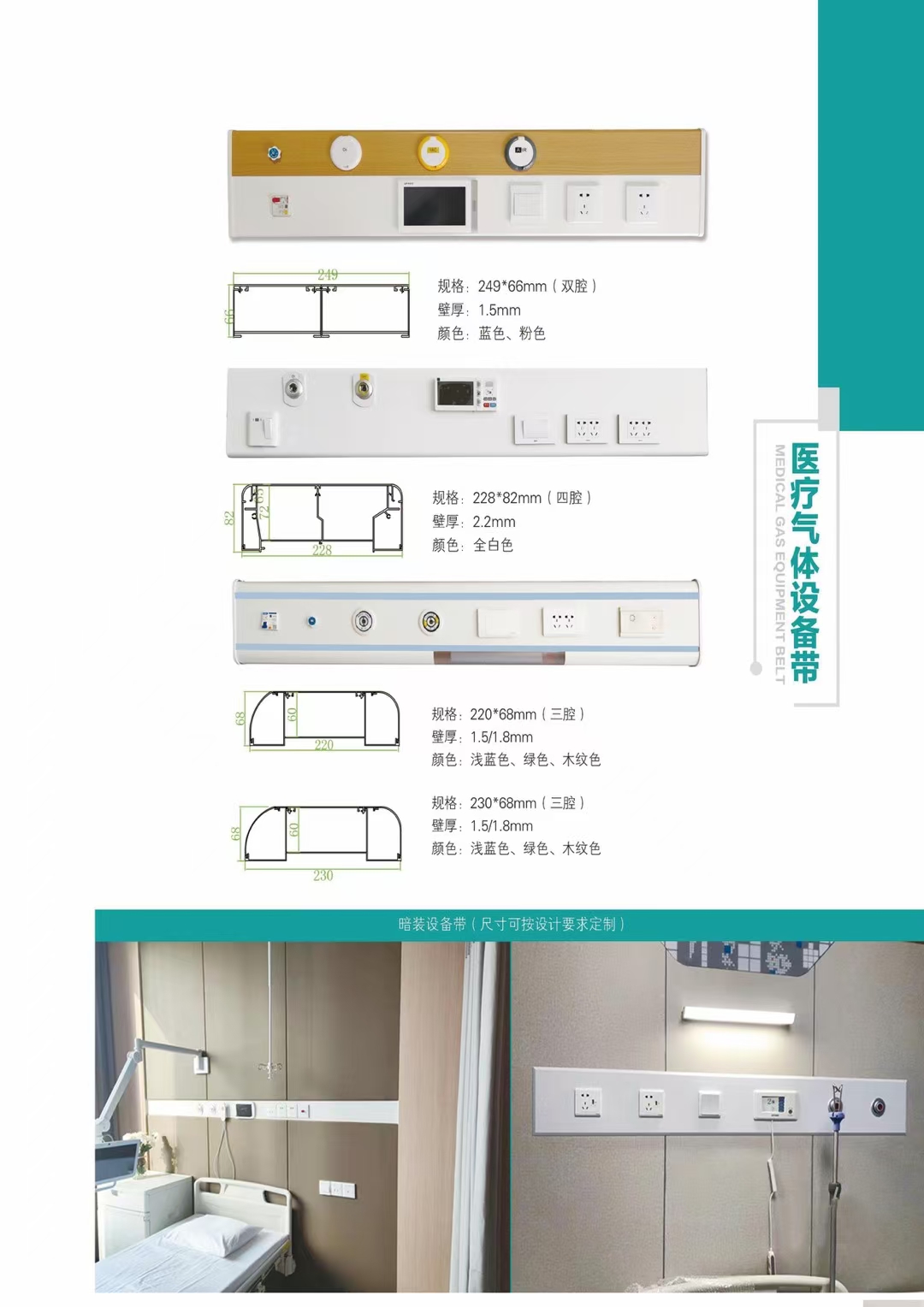

主管道沿地沟敷设或沿走廊墙面敷设至建筑物管井。病房走廊水平管道安装在天花板内，管道区域阀箱安装在护士站适当位置，病房内及终端.截止阀安装在铝合金设备带内，整齐美观（与氧气管一起行走）。

3.区域阀箱(与氧气负压系统共用)

4.负压系统压力试验.吹扫技术要求

4.1负压系统强度试验：吸管安装后必须进行强度试验，试验介质为氮气或无油压缩空气，试验压力0.2MPa,试压时间10min,试验结果为发泡剂无渗漏。

4.2负压系统泄漏率试验：吸管强度试验合格后，必须进行泄漏增压率试验。试验介质为氮气或无油压缩空气，试验压力为管道*工作压力，试验压力为24h，试验结果每小时泄漏引起的增压率不超过1.0%为合格。

4.3负压系统吹扫:吸管强度泄漏试验合格后，必须进行负压系统吹扫。吹扫介质为氮气或无油压缩空气。因此，出口无杂质.清洁为合格。

5.管道接地：

吸管应按相关标准要求接地，接地电阻为10欧姆。

6.负压吸引负压系统技术参数：

6.1负压吸引负压系统保证管内压力在任何情况下都不能高于环境压力。

6.2工作压力:大气环境下负压吸引负压系统不高于-00.04MPa，不低于-0.07MPa并且可以在此范围内任意调整。

6.当负压达到00时，负压吸引负压系统.07MPa泄漏引起的增压率每小时不超过1.0%。

6.负压吸引负压系统应可靠接地，接地电阻应小于10欧姆。

6.负压吸引终端抽气率不低于3005L/min。

6.负压吸引终端压力：-0.04～-0.07MPa(可调)。

日照天益净化工程有限公司是一家集生产、销售、安装、售后于一体的医院医用气体管道工程系统厂家，电话：18363377886。欢迎各界莅临指导，洽谈合作。
